Tema: Principales armas de tubo en la Flota de Mar.

  1. #1
    Colaborador Avatar de H234
    Fecha de ingreso
    31 Aug, 11
    Mensajes
    956

    Arrow Principales armas de tubo en la Flota de Mar.

    FUENTE: Máquinas de Guerra

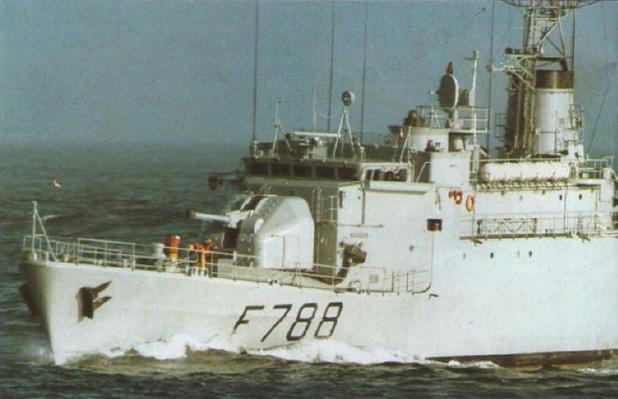

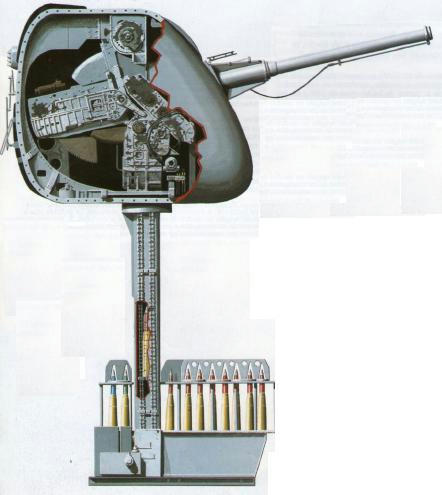

    Cañón Modelo 68-II de 100 mm



    El arma de 55 calibres Modelo 1968-II de 100 mm que recibiera las designaciones de Modelos 1953, 1964 y 1968-I. Comparado con éstos, el Modelo 68-II es más ligero y completamente automático aunque posee opción de acción autónoma con una dotación de solo dos hombres por torre. La caña tiene una vida más larga que las anteriores porque es purgada por aire y enfriada por agua después de cada disparo. El cañón puede desempeñar las misiones de tiro de superficie contra blancos aéreos, incluida las de tiro misiles antibuque de trayectoria rasante. Dispara varios tipos de proyectiles incluidos los polivalentes con espoleta de tiempos o de proximidad y con proyectil pregragmentado con espoletas de proximidad. Además de en la Armada francesa, el modelo 1968-II o sus primeras variantes logró ventas en Bélgica, Portugal, Argentina y Grecia.



    (FOTO: ECP Ameés)

    La variante Creusot-Loire Compact de 100 mm (completamente automática y que posee las mismas prestaciones y características) también ha sido desarrollada y vendida a Arabia Saudí, Malasia y la Republica Popular de China.

    Características

    Modelo: 1968-II.
    Calibre: 100 mm.
    Peso: 22 toneladas.
    N° de tubos: uno.
    Sector de tiro en elevación: -15° hasta +80°.
    Velocidad inicial: 870 m por segundo.
    Peso del proyectil: 13,5 kg.
    Peso total del disparo: 23,6 kg.
    Cadencia máxima de tiro: 60 dpm.
    Alcance eficaz máximo: fuego de superficie 15 km, antiaéreo 8 km.

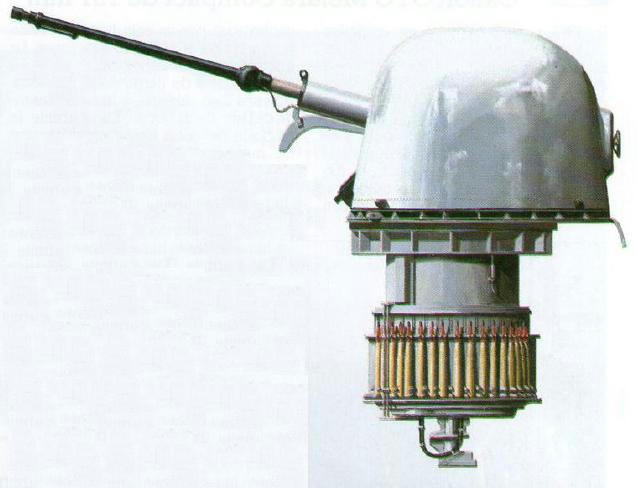

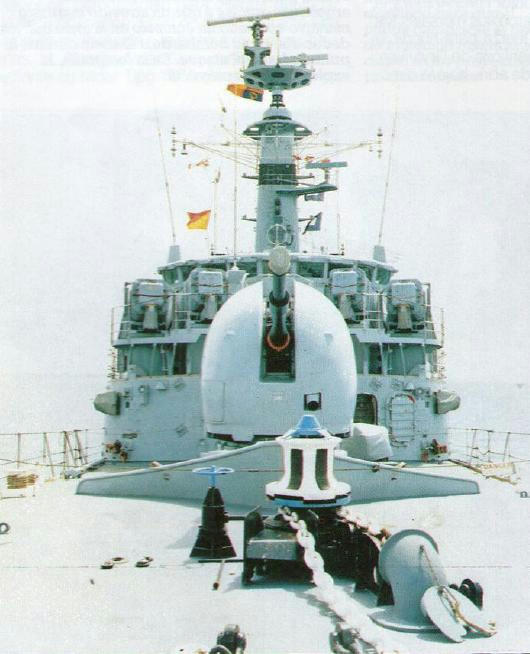

    Cañón OTO Melara Compact de 76 mm



    El cañón OTO Melara Compact de 76 mm y 62 calibres es actualmente el cañón naval de peso liviano bivalente más famoso del mundo. Desarrollado a partir del montaje OTO Melara MMI a mediados de los años setenta, el cañón entro inicialmente en servicio en 1969 como un sistema previsto para su instalación en buques de cualquier tamaño y clase a partir de cañoneros e hidroalas. El montaje, completamente automático, consta de dos partes, el anclaje y el conjunto de la torre. El primero esta instalada bajo cubierta y contiene la plataforma rotante de 80 disparos y un sistema de alimentación hacia el cañón instalado en la torre. La pieza esta cubierta por un escudo hermético de fibra de vidrio con protección QBN. La única mano de obra necesaria tiene lugar en el pañol principal donde los proveedores manejan la munición para recargar el tambor. La cadencia de tiro puede ajustarse desde la minima de diez a la máxima de 85 disparos por minuto, aunque la nueva variante Super Rapid incrementa esta ultima hasta mas de 100 por minuto. La cadencia se ajusta en el tablero de mandos de la sala de control. Otra opción disponible es la de instalar una línea estabilizada del sistema directo de control de tiro.

    La caña está equipada con freno de boca y extractor de gases. En la actualidad este cañón presta servicio o ha sido solicitado por más de 37 armadas y se construye con licencia en EE.UU., Japón y España. La Armada israelí lo ha utilizado en numerosas veces en combate, en tiro antibuque y de bombardeo de costas. Se cree que para este ultimo cometido, los israelíes lo han modificado y posiblemente utilice munición de producción propia.

    Características

    Modelo: OTO Melara Compact de 76 mm.
    Calibre: 76 mm.
    N° de tubos: uno.
    Peso: 7,35 toneladas.
    Sector de tiro en elevación: -15° hasta +85°.
    Velocidad inicial: 925 m por segundo.
    Peso del proyectil: 6,3 kg.
    Cadencia máxima de tiro: 85-100 dpm (de acuerdo a la variante).
    Alcances eficaces máximos: fuego de superficie 8 km, y fuego antiaéreo 5 Km.

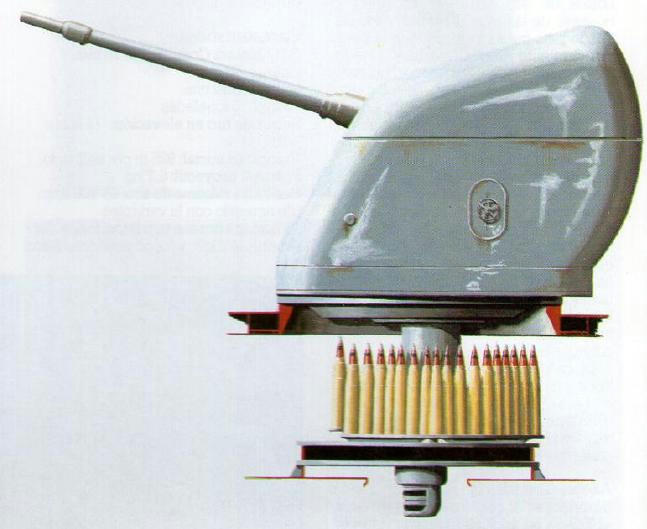

    Cañón OTO Melara Compact de 127 mm



    En 1965, y como parte de una iniciativa conjunta de la firma de OTO Melara y el gobierno italiano, se iniciaron los trabajos de diseño del cañón OTO Melara Compact 127 mm y 54 calibres. En mayo de 1969 se completó el primer prototipo y la pieza fue adoptada como armamento principal para los destructores y fragatas de nueva construcción de la Armada italiana. Las secuencias de carga, municionamiento, alimentación y tiro son controladas por un solo hombre desde la consola de la sala de operaciones. La munición de uso inmediato se aloja en tres tambores de carga de 22 disparos, situados bajo cubierta, e inmediatamente debajo de la torre. Ello permite la elección de entre tres tipos diferentes de munición, seleccionadas por el operador del cañón de acuerdo con el tipo de acción. Los tres tambores se recargan automáticamente a través de dos montacargas, que son rellenados manualmente en el pañol principal, La operación de recarga de un tambor puede llevarse a cabo incluso mientras el cañón dispara. Además de la Armada italiana, se logro la producción para Argentina, Canadá, Irak, Perú y Venezuela.



    (FOTO: BREDA)

    Características

    Modelo: OTO Melara Compact de 127 mm.
    Calibre: 127 mm.
    N° de tubos: uno.
    Peso: 34 toneladas.
    Sector de tiro en elevación: -15° hasta + 85°.
    Velocidad inicial: 807 m por segundo.
    Peso del proyectil: desconocido.
    Peso total del disparo: 32 kg.
    Cadencia máxima de tiro: 45 dpm.
    Alcances eficaces máximos: fuego de superficie 15 km, y fuego antiaéreo 7 km.

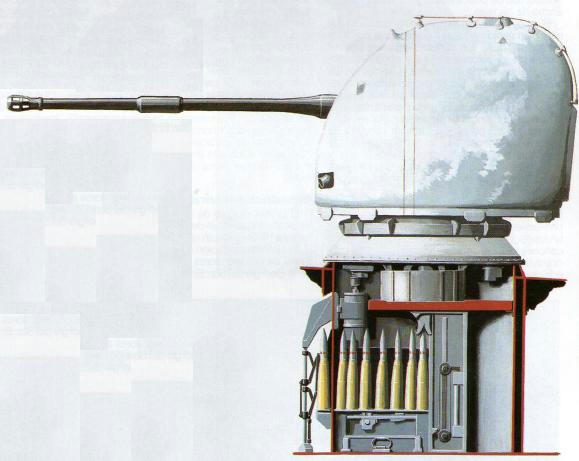

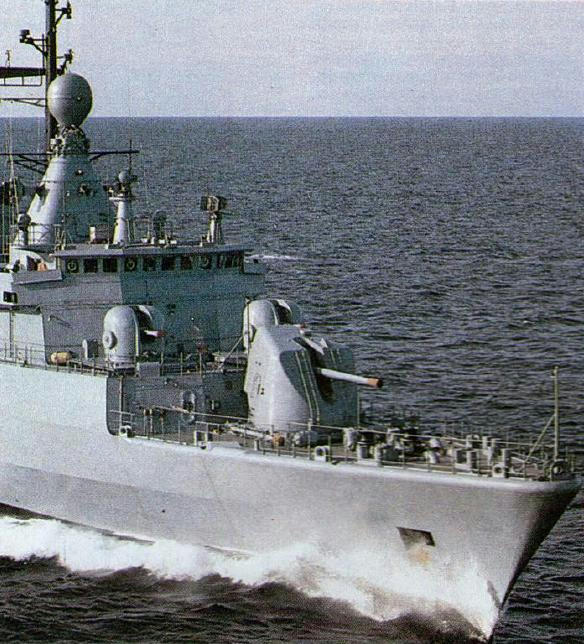

    Cañón Vicker Mk 8 de 4,5 pulgadas (114 mm)



    La Armada real británica ha utilizado la pieza de 114 mm como su cañón normal de ordenanza de calibre medio desde la segunda guerra mundial. A mediados de los años sesenta los RARDE iniciaron el diseño de desarrollo de una versión completamente automática bitubo Mk 6. Designada finalmente como cañón Mk 8 de 4,5 pulgadas y basada en la pieza Abbot del Ejército, el nuevo cañón, controlado por radar, es un arma de 55 calibres equipada con freno de boca y extractor de gases. El montaje del cañón fue diseñado por Vickers y dispone de un escudo de fibra de vidrio reforzada con un sistema simple de municionamiento y alimentación y mandos asistidos a distancia. En el montaje puede acomodarse una reserva de proyectiles de uso inmediato que pueden dispararse desde la sala de operaciones, sin tripulantes en los sistemas de recarga bajo cubierta. Puede disparar cinto tipos de munición fija: dipolos, instrucción de superficie, instrucción antiaérea, rompedor (con espoletas de impacto, proximidad cercana/distante o retardadas) e iluminante. Además es utilizada en Argentina, Brasil, Irán, Libia y Tailandia.

    En 1982 durante el conflicto de Malvinas, los Mk 8 efectuaron servicios de combate en el bombardeo de costas.



    (FOTO: desconocido)

    Características

    Modelo: Cañón Mk 8.
    Calibre: 114,3 mm.
    N° de tubos: uno.
    Peso: desconocido.
    Sector de tiro en elevación: -10° hasta +55°.
    Velocidad inicial: 870 m por segundo.
    Peso del proyectil: 21 kg.
    Cadencia de tiro: 25 dpm.
    Alcances eficaces: fuego de superficie 23 km, y fuego antiaéreo 6 km.
    Pisciano, danram, Regulus and 7 others like this.
    Colaborador del Foro
    AviacionArgentina.net

  2. #2
    Colaborador Avatar de Fernando L7D
    Fecha de ingreso
    24 Aug, 09
    Mensajes
    3,740

    Predeterminado Re: Principales armas de tubo en la Flota de Mar.

    Excelente informe H234, un gusto leerlo! En su "rubro", todavía son armas vigentes.

  3. #3
    Colaborador Avatar de H234
    Fecha de ingreso
    31 Aug, 11
    Mensajes
    956

    Predeterminado Re: Principales armas de tubo en la Flota de Mar.

    Estimado Fernando, igual en este caso mi tarea fue digitalizar y hacer un compilado. No hay elaboración propia. En cuanto a lo que comentas, concuerdo en que son medios más que vigentes aún en estas épocas.

    Ahora nadie niega la necesidad de una modernización de los sistemas asociados a estas piezas.

    Ej: sistema SEON (creo que es de CITEDEF).



    http://www.dgid.ara.mil.ar/img/dummies/featured-17.jpg
    Última edición por H234; 30/04/2015 a las 00:00
    Super 6-4 and Zanetta Juan F like this.
    Colaborador del Foro
    AviacionArgentina.net

  4. #4
    Colaborador Avatar de H234
    Fecha de ingreso
    31 Aug, 11
    Mensajes
    956

    Predeterminado Re: Principales armas de tubo en la Flota de Mar.

    Algunos videos para el que le interese de las torres haciendo fuego.

    Cañón Modelo 68-II de 100 mm



    Cañón OTO Melara Compact de 76 mm



    Cañón OTO Melara Compact de 127 mm



    Cañón Vicker Mk 8 de 4,5 pulgadas (114 mm)
